UPS81n 規格描述

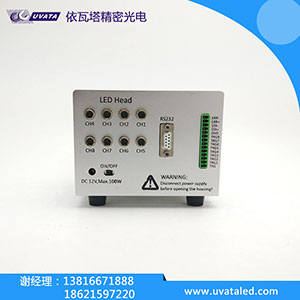

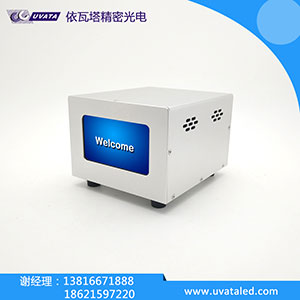

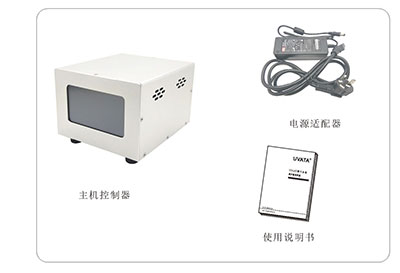

控制器

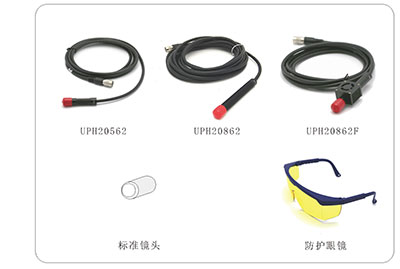

光頭配件（可選）
光頭配件（可選）

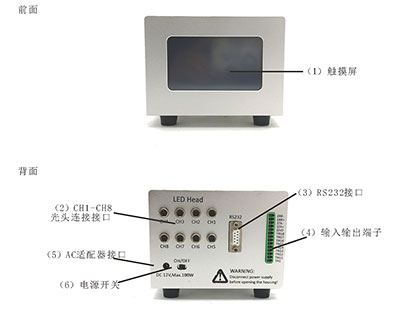

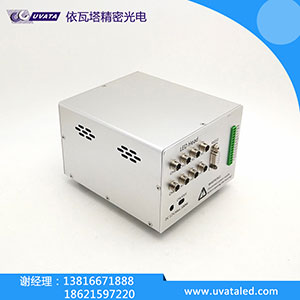

各部位的名稱和功能介紹：
| 名稱 | 功能 | 備注 |
| （1）觸摸屏 | 控制UV照射和設置參數 | |
| （2）CH1-CH8光頭連接接口 | 連接光頭 | |
| （3）RS232接口 | 通過RS232連接PC、PLC等外部設備 | |
| （4）輸入輸出端子臺 | 連接PLC，腳踏開關等外部設備 | |
| （5）AC適配器接口 | 連接專用AC適配器 | |
| （6）電源開關 | 進行控制器的啟動/關閉操作 |

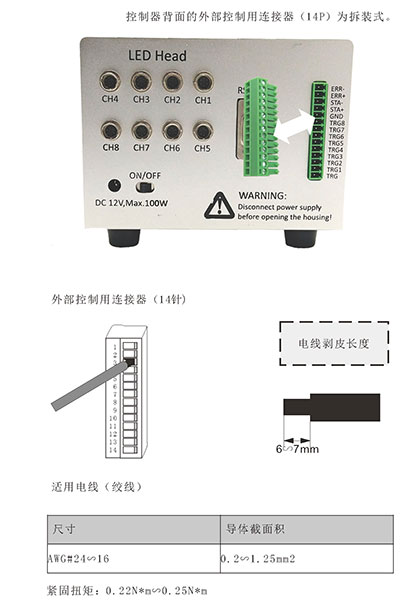

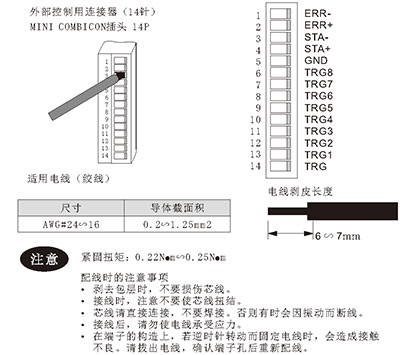

外部控制信號的連接
輸入輸出表：
| 針 No. | 信號名稱 | 信號內容 |
| 1 | ERR- | 報警信號負極 |
| 2 | ERR+ | 報警信號正極 |
| 3 | STA- | LED狀態信號負極 |
| 4 | STA+ | LED狀態信號正極 |
| 5 | GND | 輸入輸出信號用公共端 |
| 6 | TRG8 | CH8照射開始信號 |
| 7 | TRG7 | CH7照射開始信號 |
| 8 | TRG6 | CH6照射開始信號 |
| 9 | TRG5 | CH5照射開始信號 |
| 10 | TRG4 | CH4照射開始信號 |
| 11 | TRG3 | CH3照射開始信號 |
| 12 | TRG2 | CH2照射開始信號 |
| 13 | TRG1 | CH1照射開始信號 |
| 14 | TRG | CH1-CH8同時照射開始信號 |

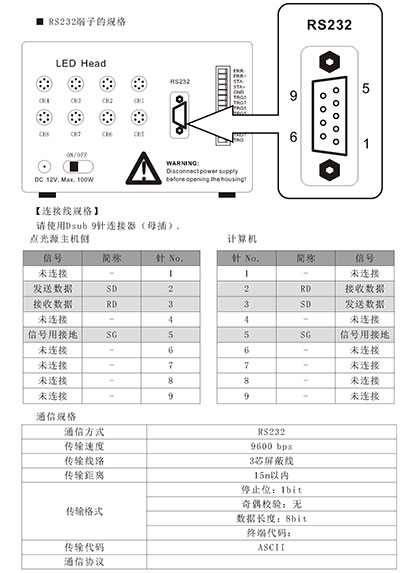

串行通信控制

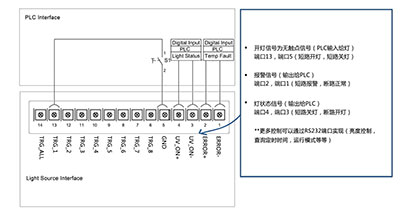

電氣接線圖

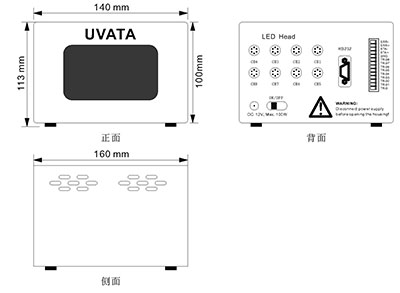

主機尺寸圖

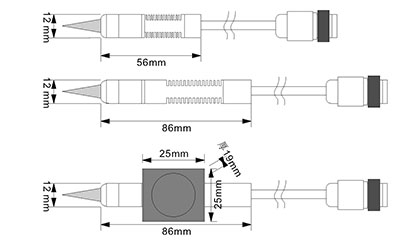

照射器尺寸圖
照射器尺寸圖

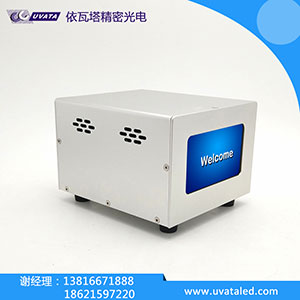

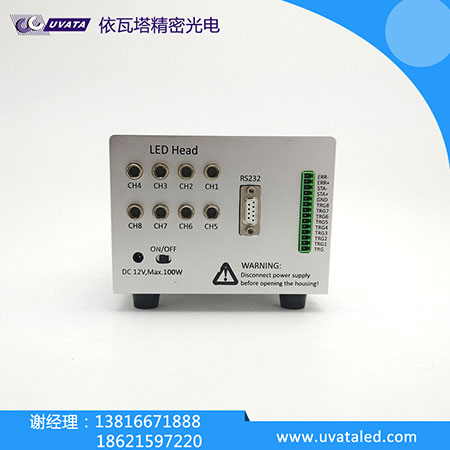

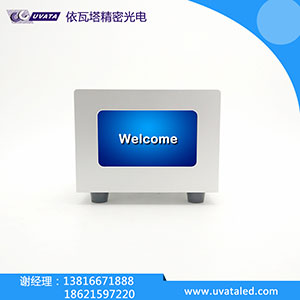

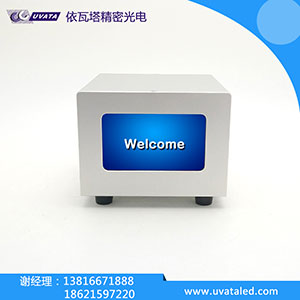

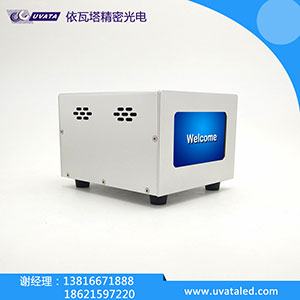

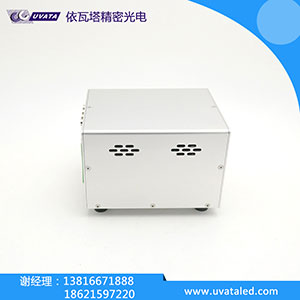

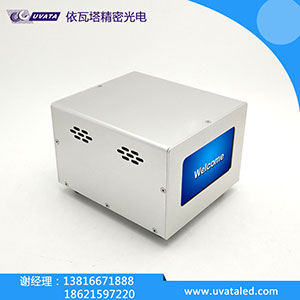

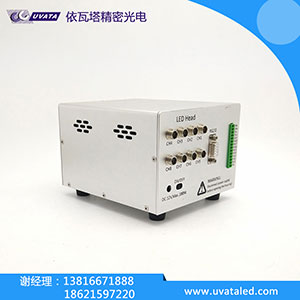

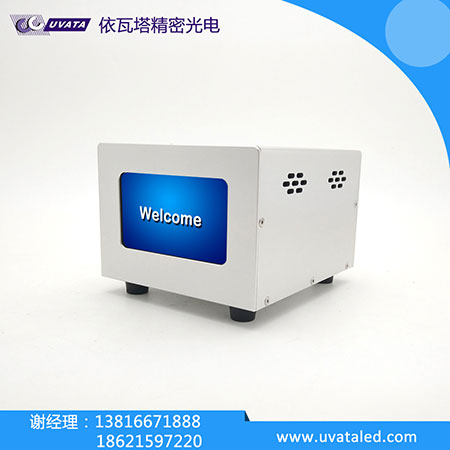

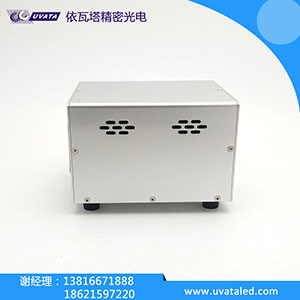

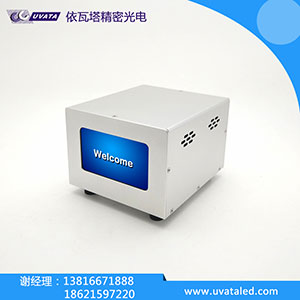

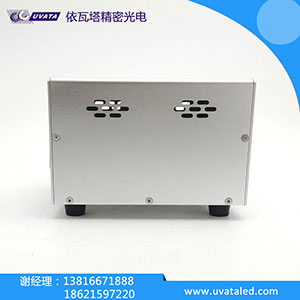

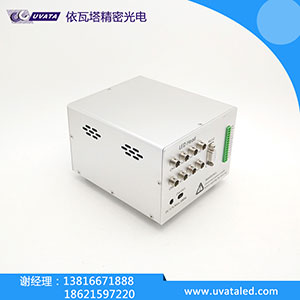

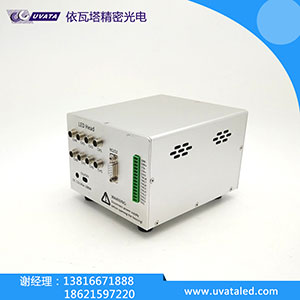

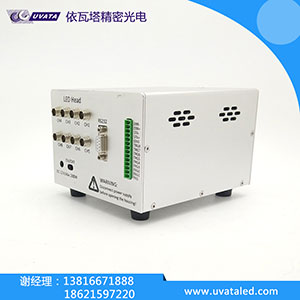

UPS81n 產品圖冊
|
UVLED光源推薦
-
uvled面光源50X50
Model:UPP5050
可用于電子制造、PCB板涂層和芯片粘接、手機攝像頭組裝、揚聲器、DVD光頭 -
自然冷卻點光頭
Model:UPH20562
光桿長度56mm，線長2米，配合點光源主機使用，波長可選:365nm,385nm,395nm,405nm -
uvled面光源250X250
Model:UPP250250
可用于電子制造、PCB板涂層和芯片粘接、手機攝像頭組裝、揚聲器、DVD光頭 -
uvled線光源10X50
Model:UPL5010
可用于電子制造、PCB板涂層和芯片粘接、手機攝像頭組裝、揚聲器、DVD光頭
